コレは何？/What is this?
ARCS6で取得した実験データファイル「DATA.csv」をMATLABでプロットするためのmスクリプト。 通常のMATLABの「subplot」で多段の時系列グラフを描画させると，時間軸分のスペースが非常に取られて，論文のスペース効率が悪化する。 そこで，「MultiPlots」を独自に実装して，最下段のグラフにのみ時間軸分のラベルを表示するようにし，各グラフの段間のスペースを詰めた多段グラフを簡単に描けるようにした。
ダウンロード/Download
下記から「MultiPlots」とサンプルコードをDLできます。
グラフプロットの例/Example of Graph Plot

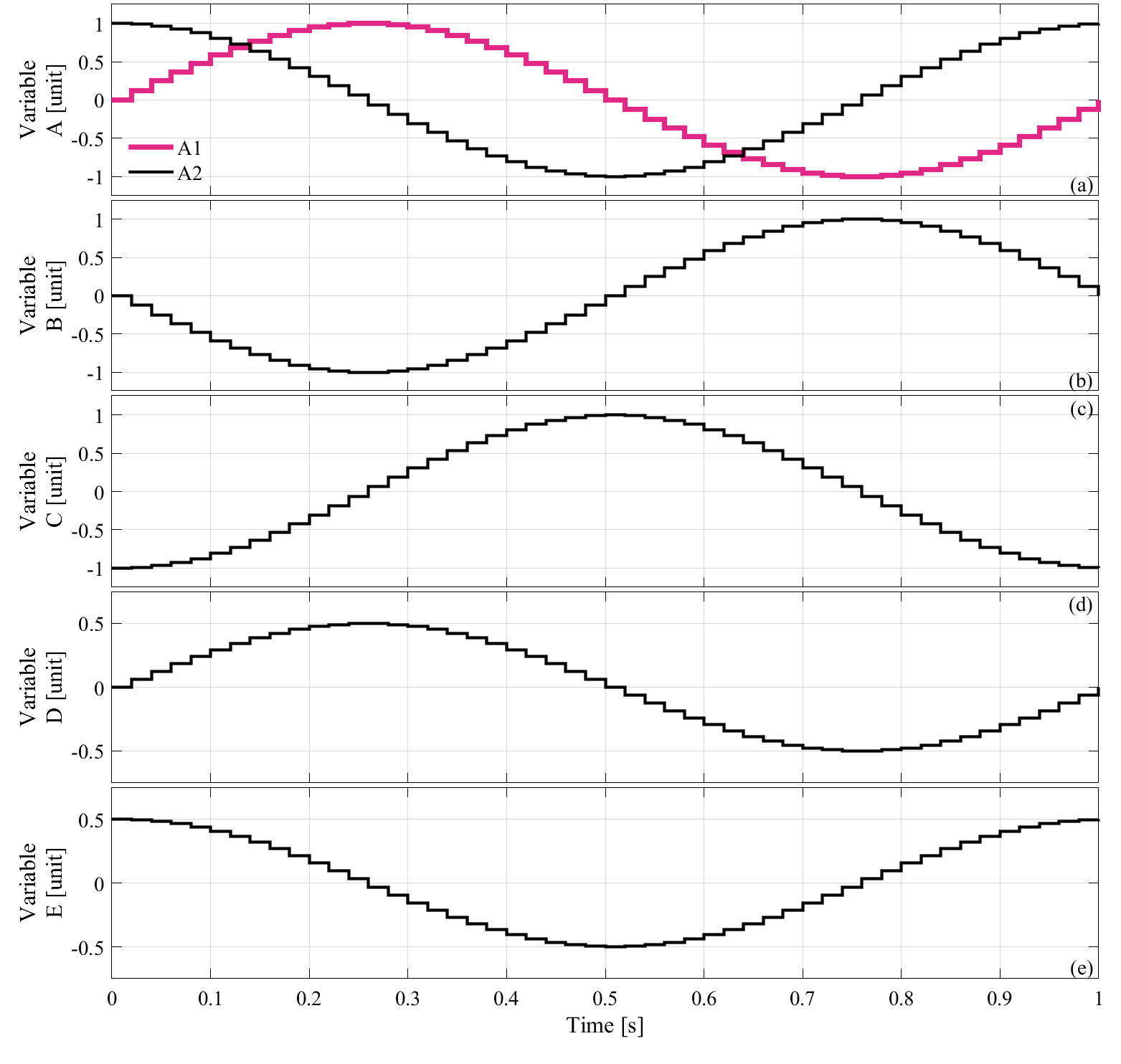

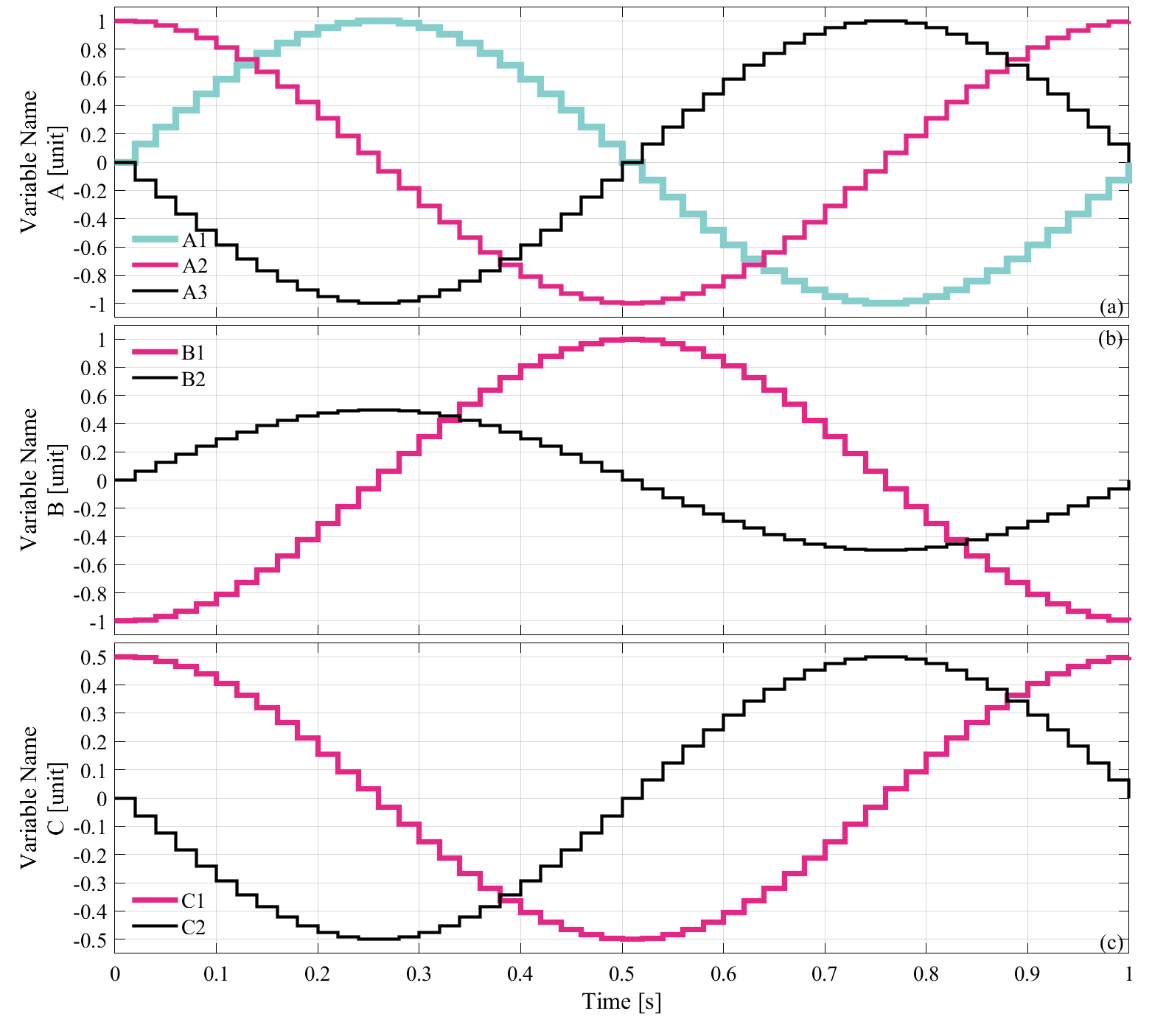

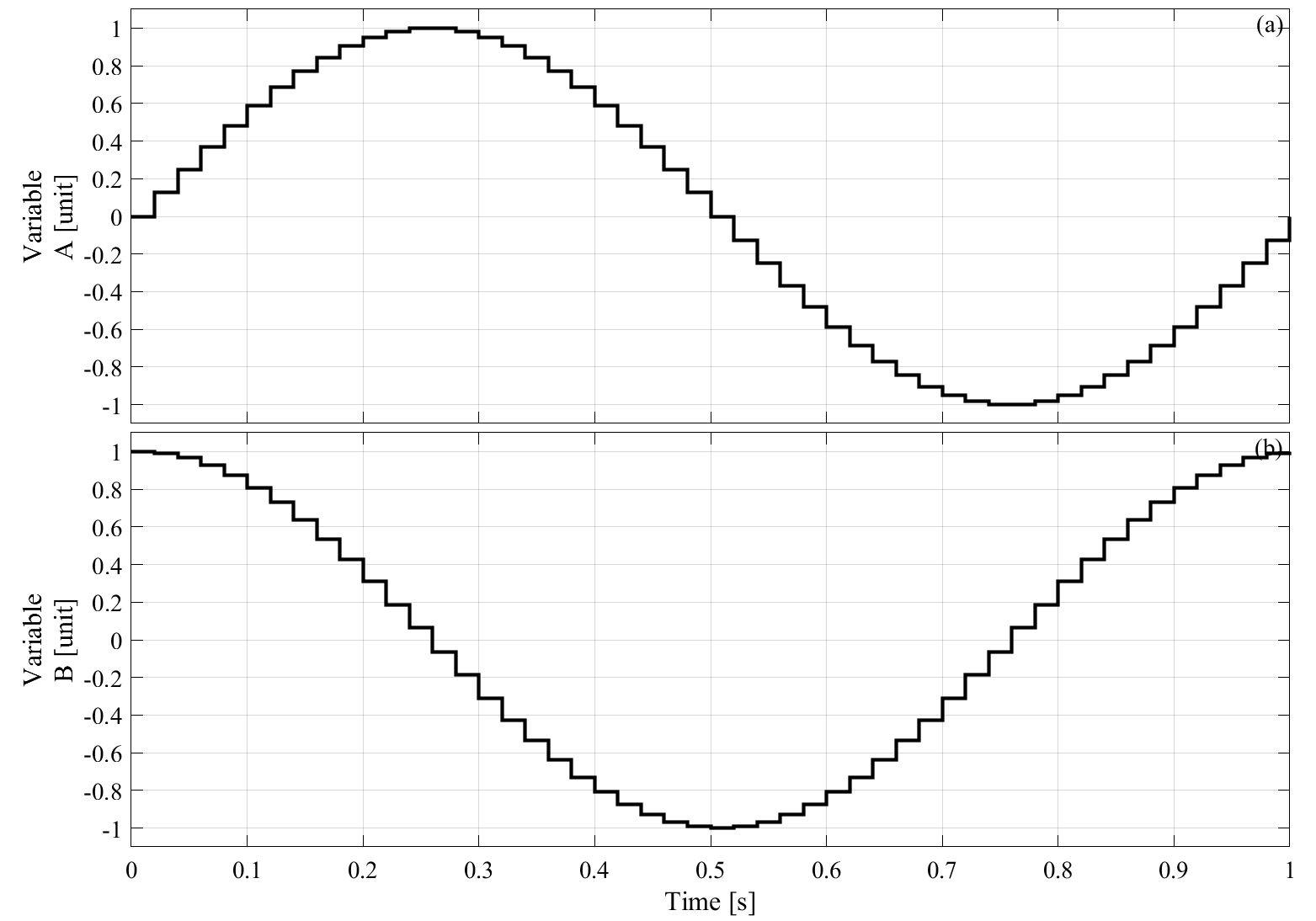

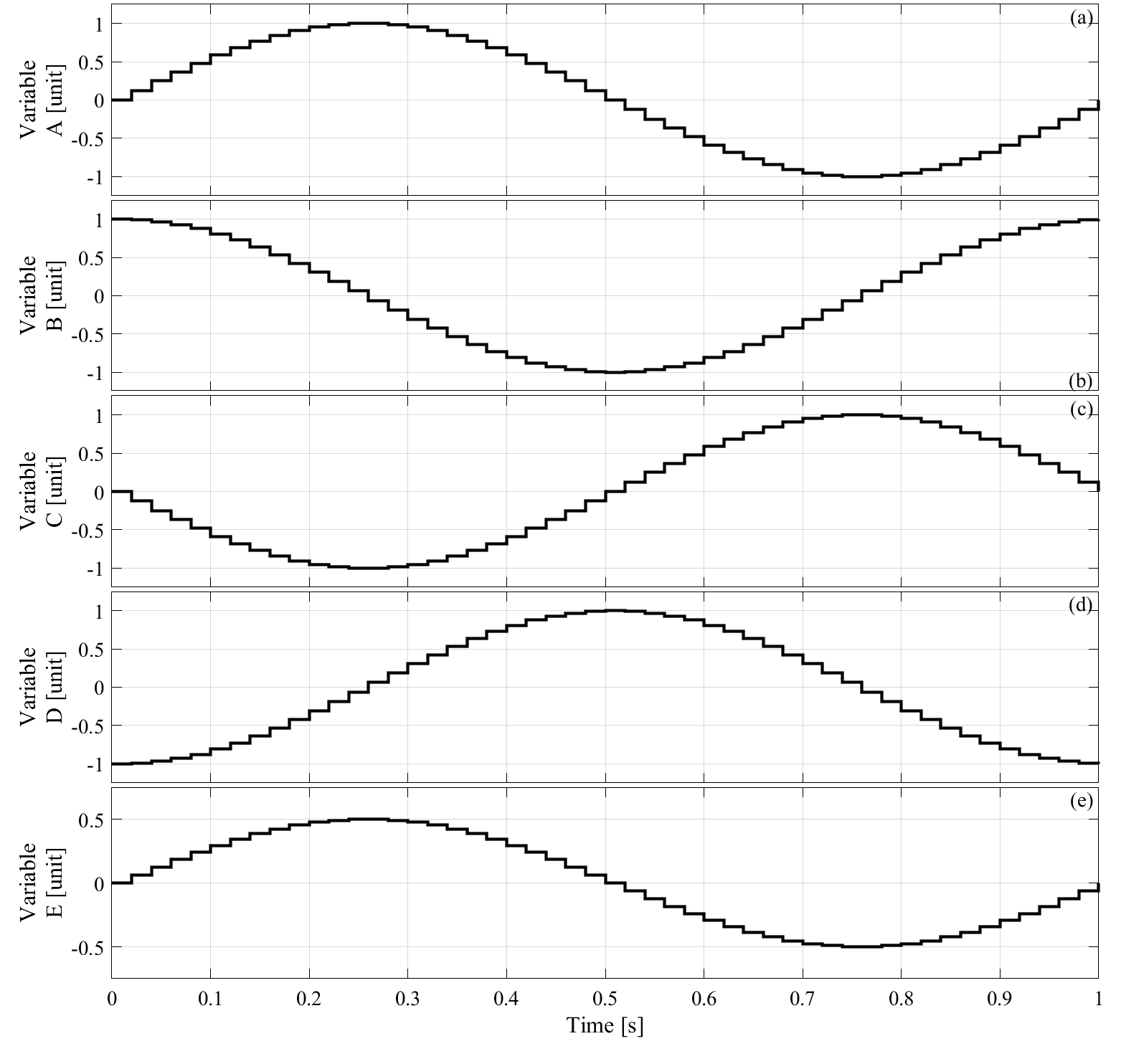

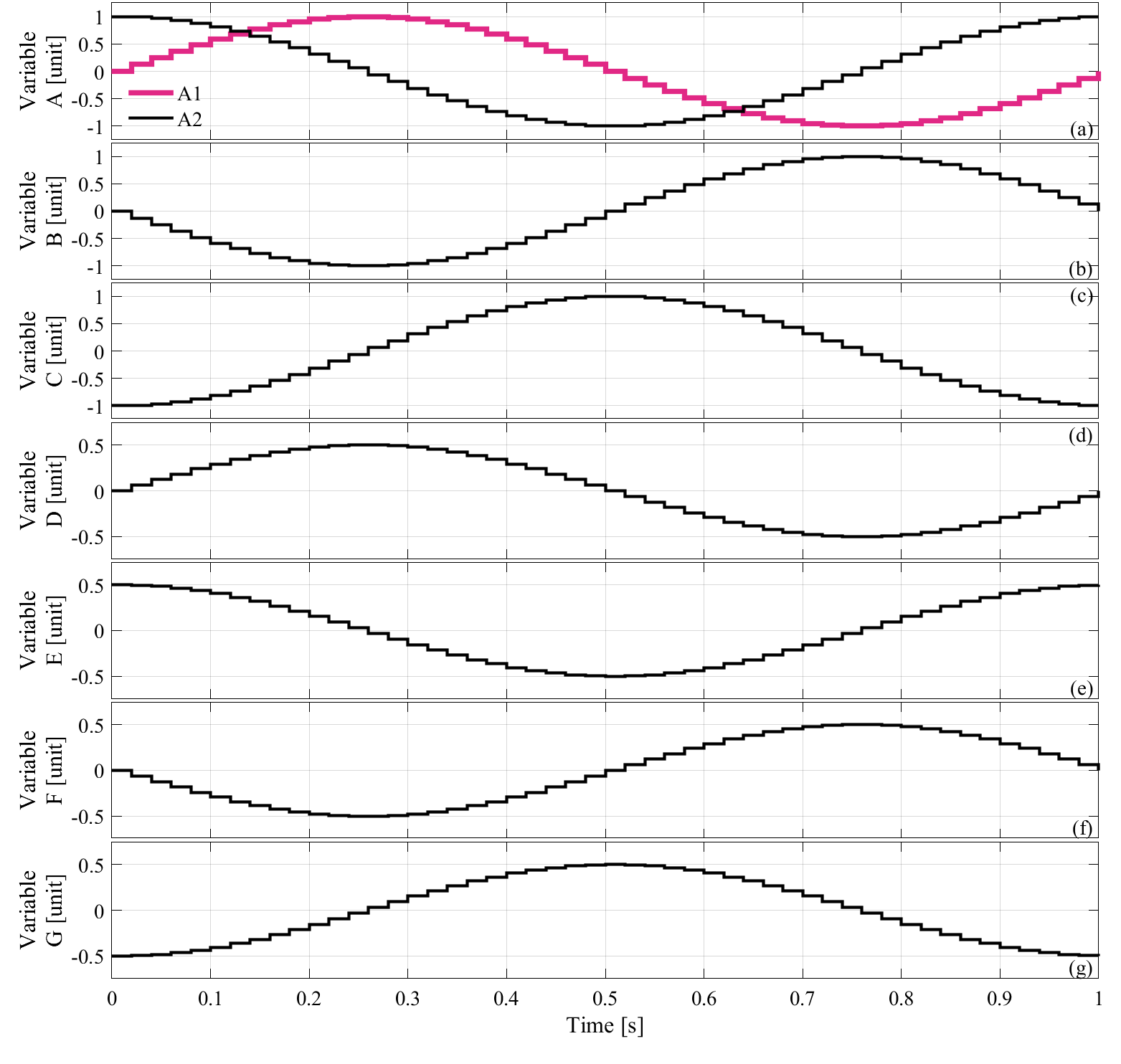

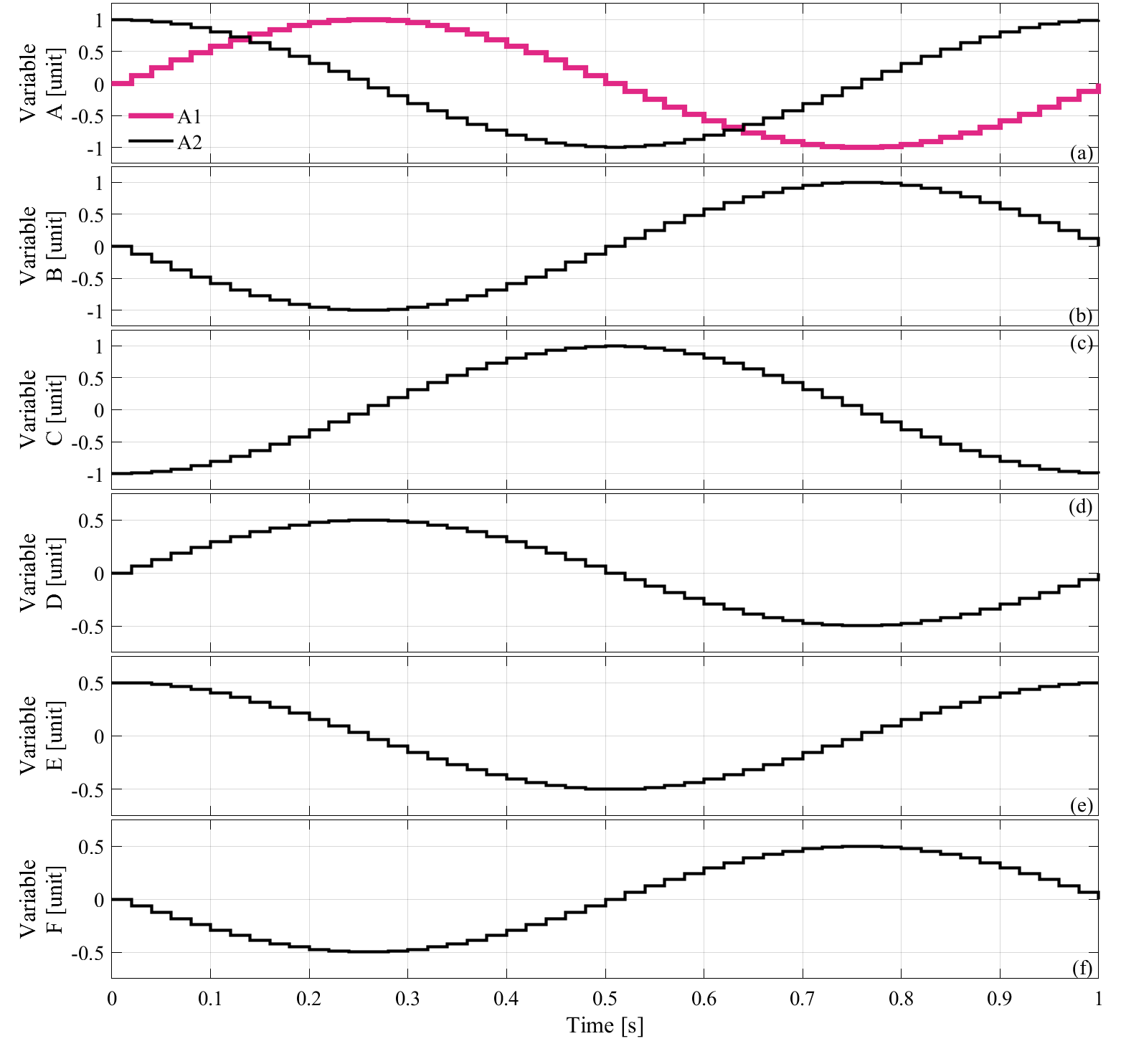

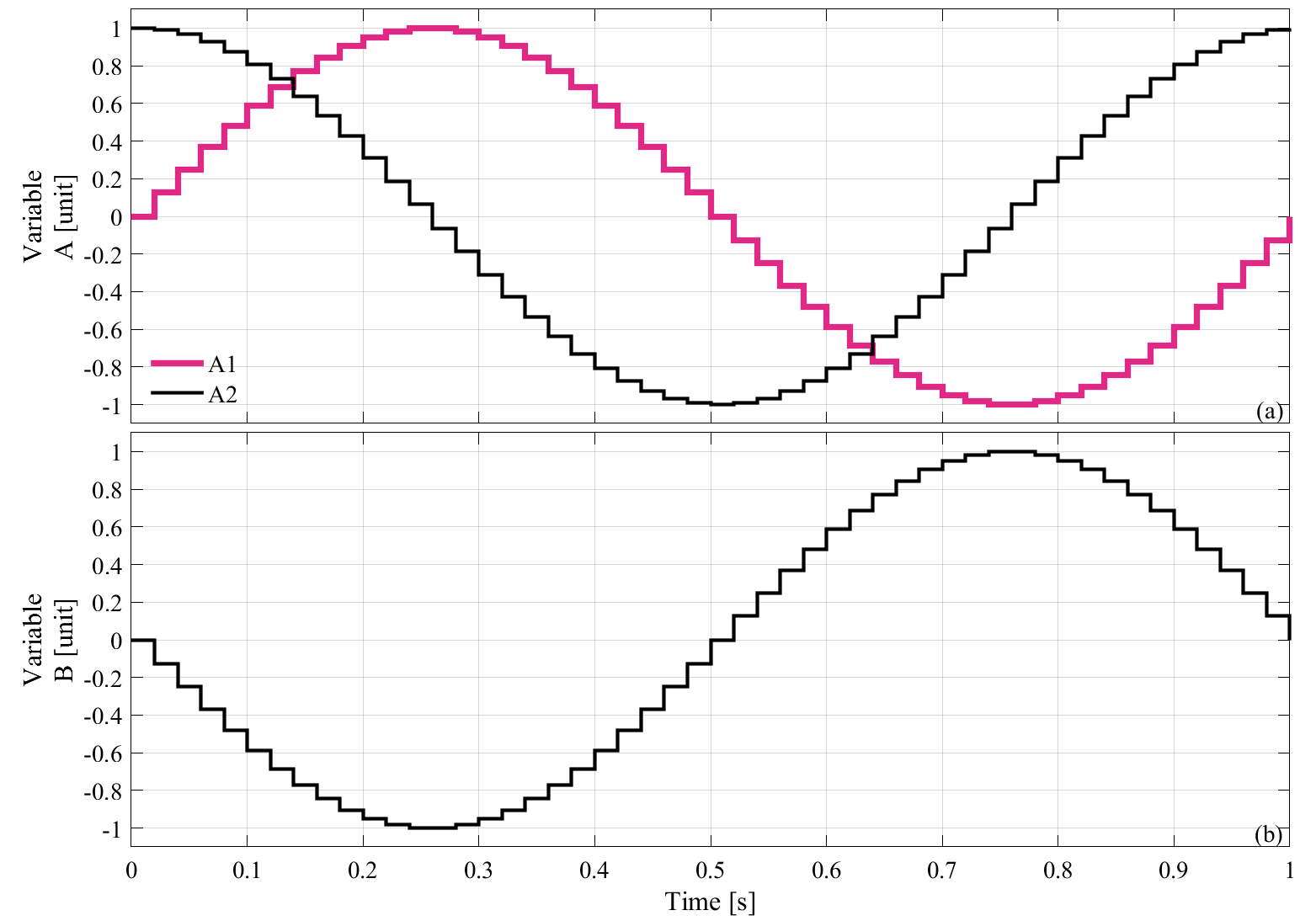

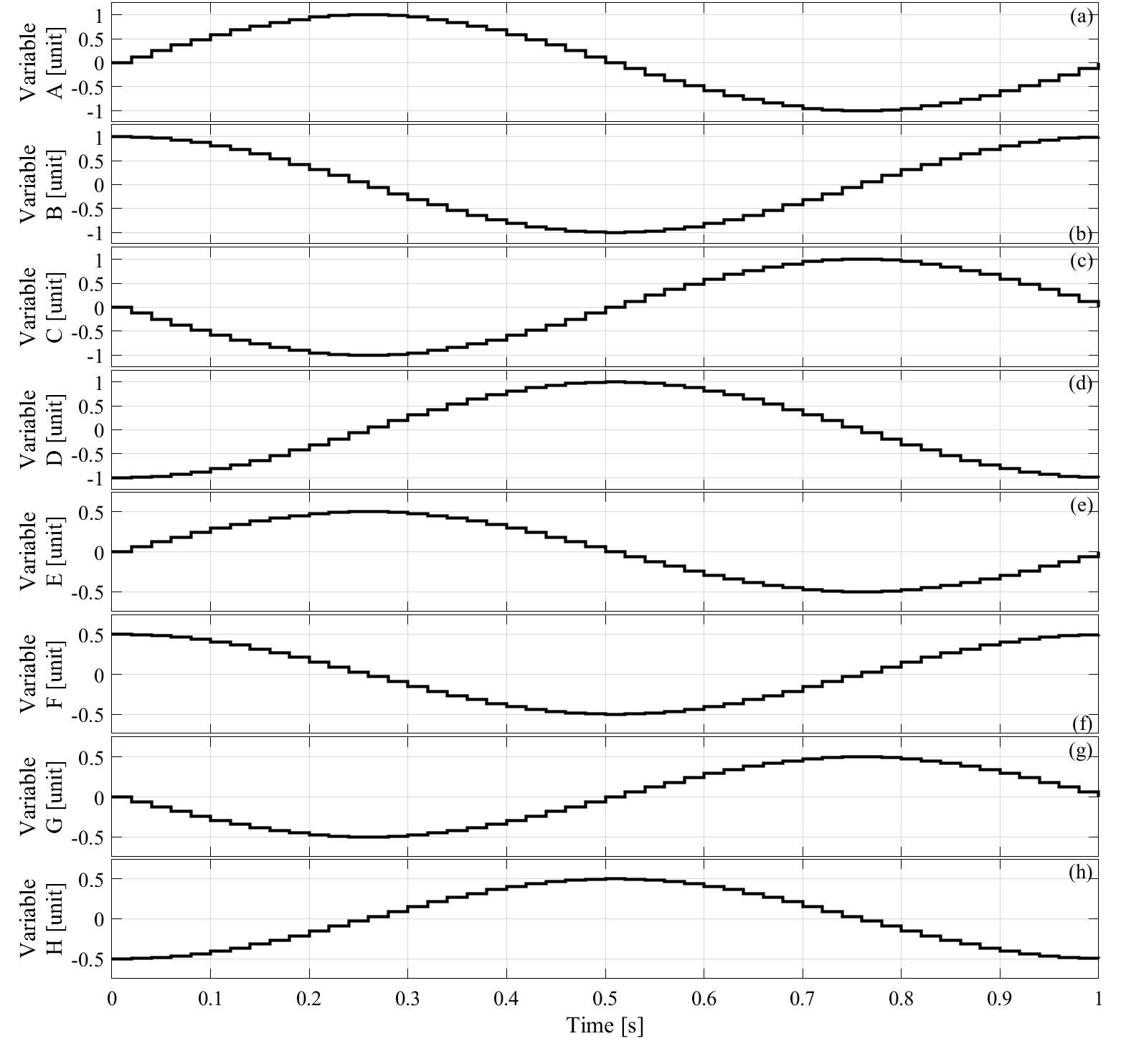

各スクリプトの描画形態を下記に記載しておきます。
必要なプロット形態に合わせて，どのスクリプトを使うか選んで，各自で改変してください。
| 汎用2変数版 | |
 GraphPlot2.m |
|

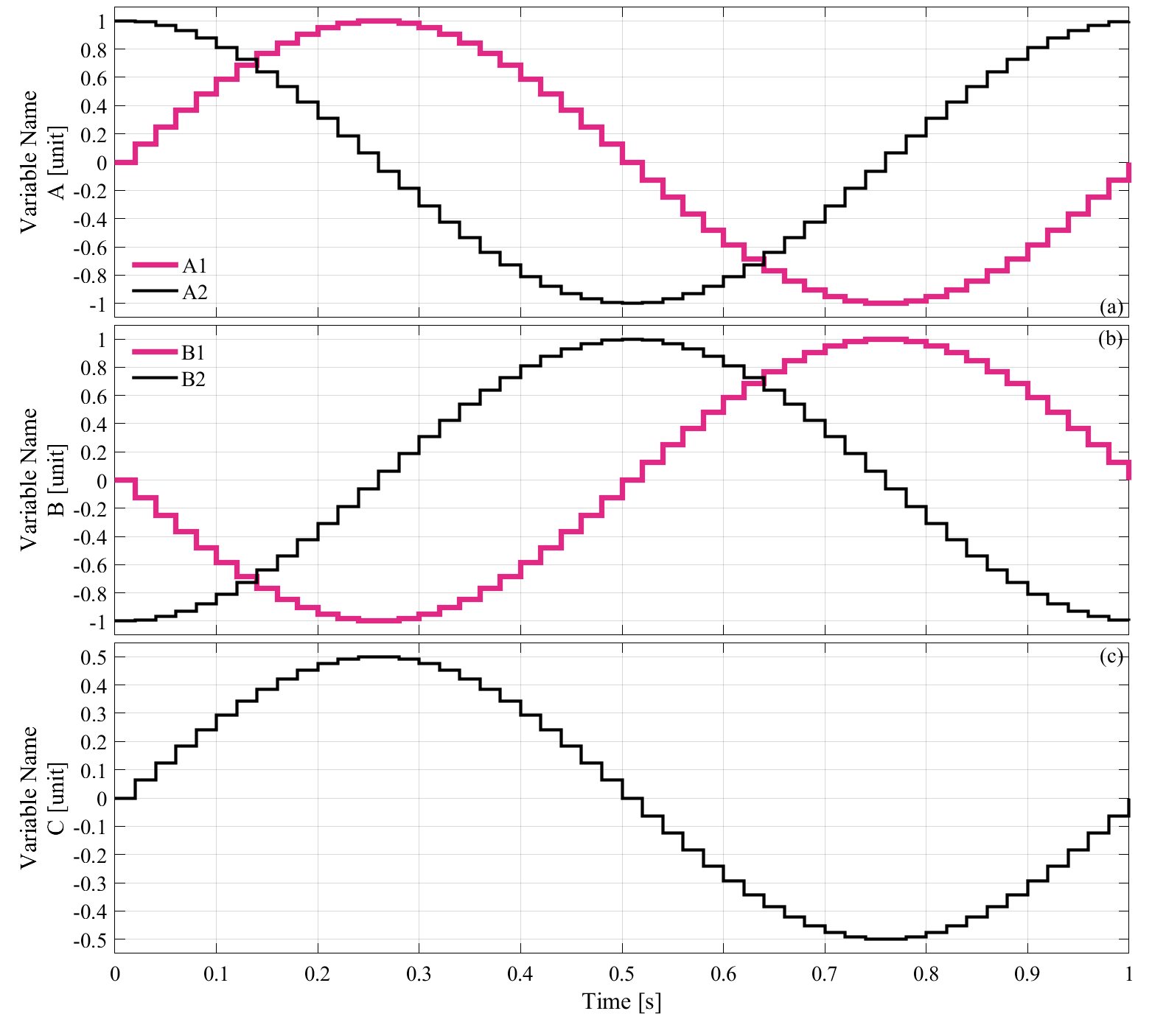

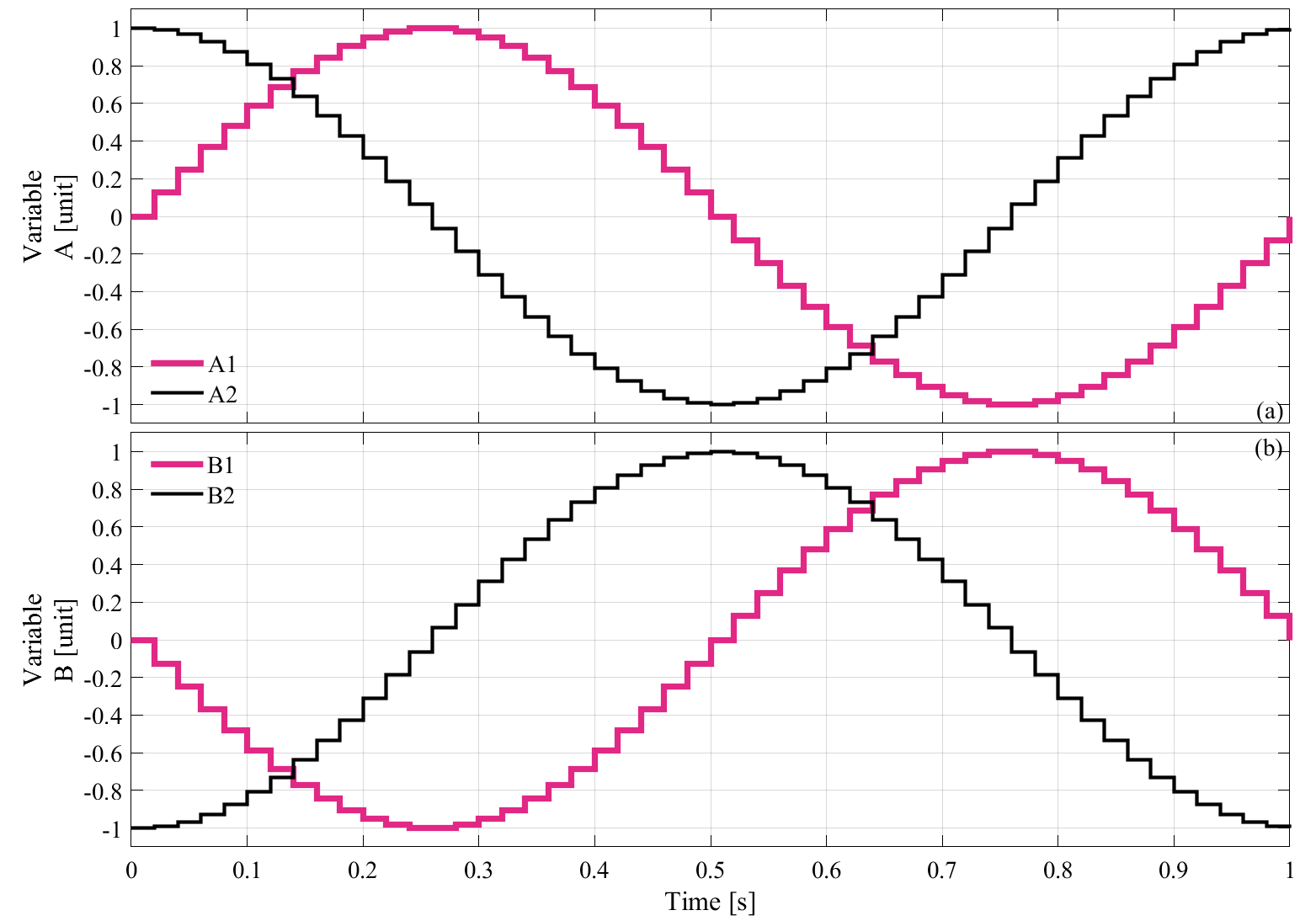

| 汎用2変数＋オーバラップ1変数版 | 汎用2変数＋オーバラップ2変数版 |
 GraphPlot2overlap1.m |
 GraphPlot2overlap2.m |

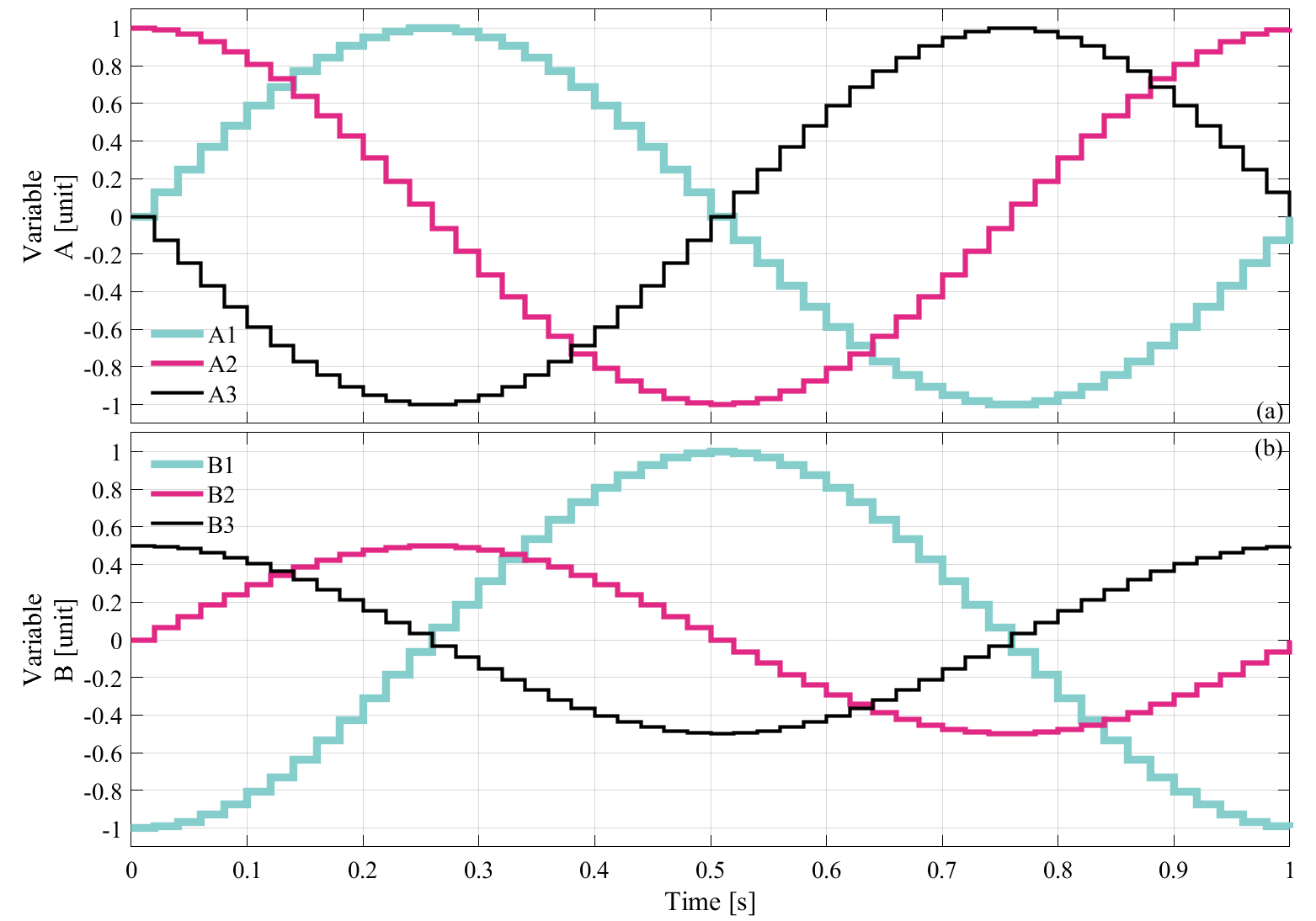

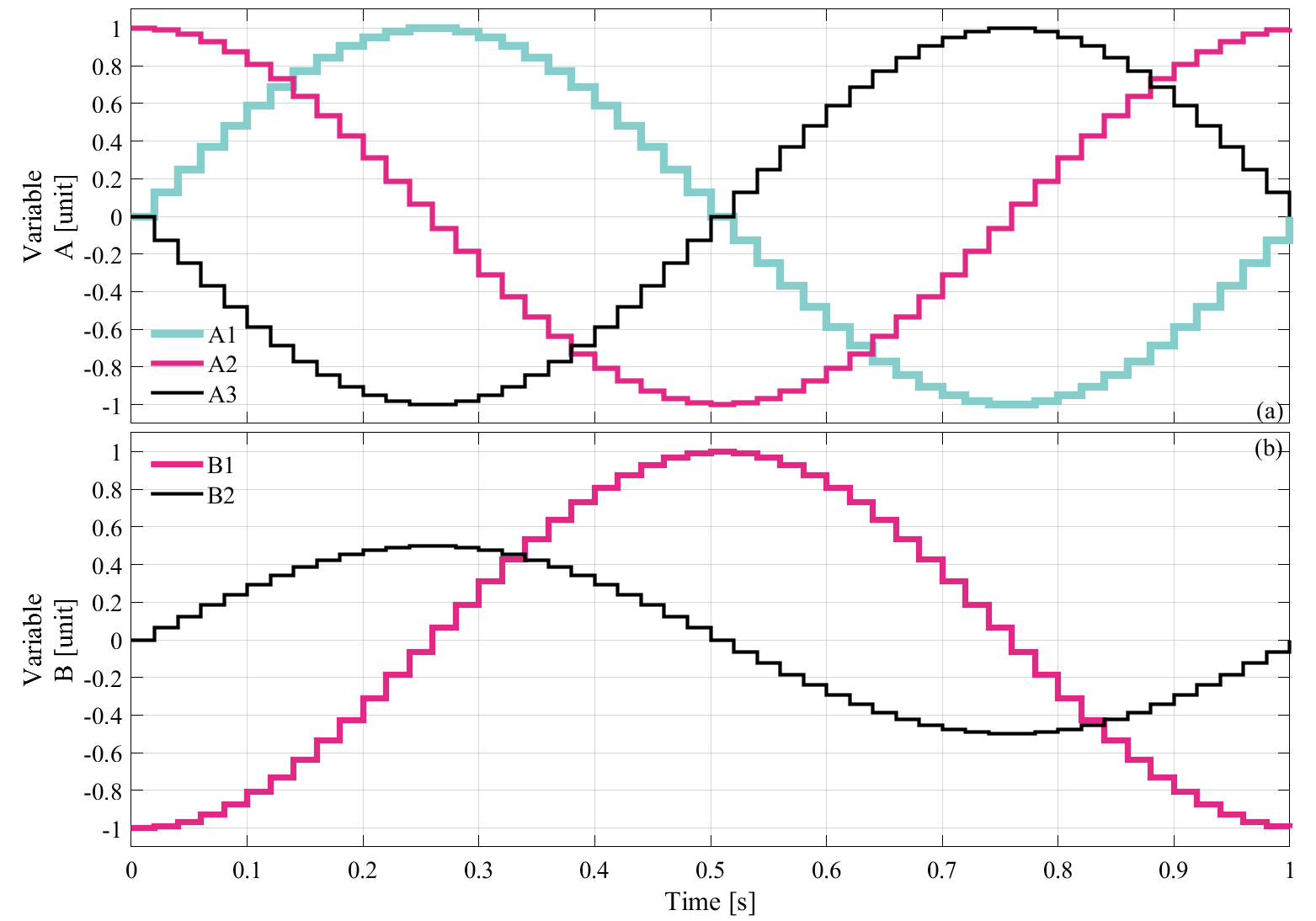

| 汎用2変数＋オーバラップ3変数版 | 汎用2変数＋オーバラップ4変数版 |
 GraphPlot2overlap3.m |
 GraphPlot2overlap4.m |

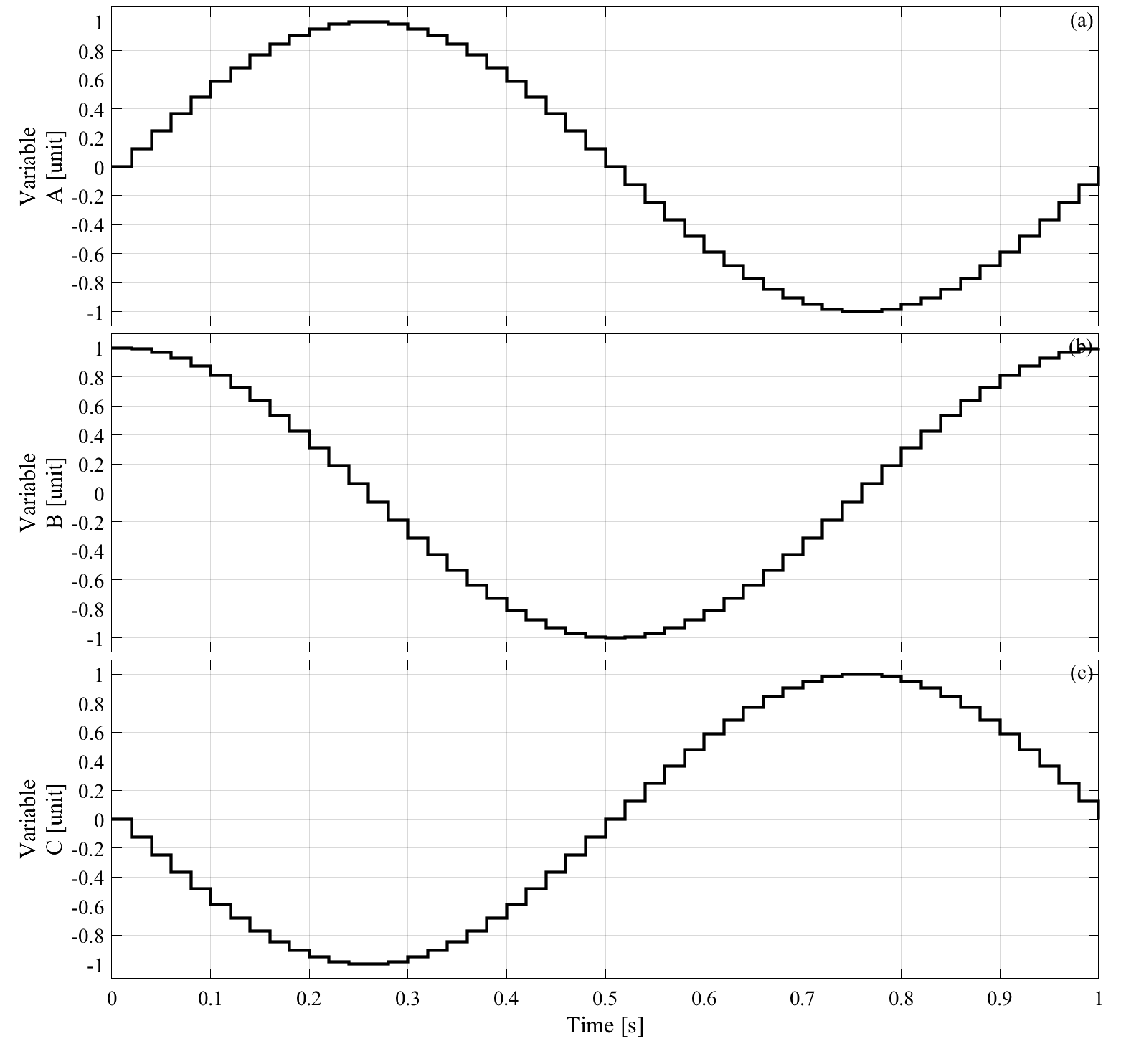

| 汎用3変数版 | |
 GraphPlot3.m |
|

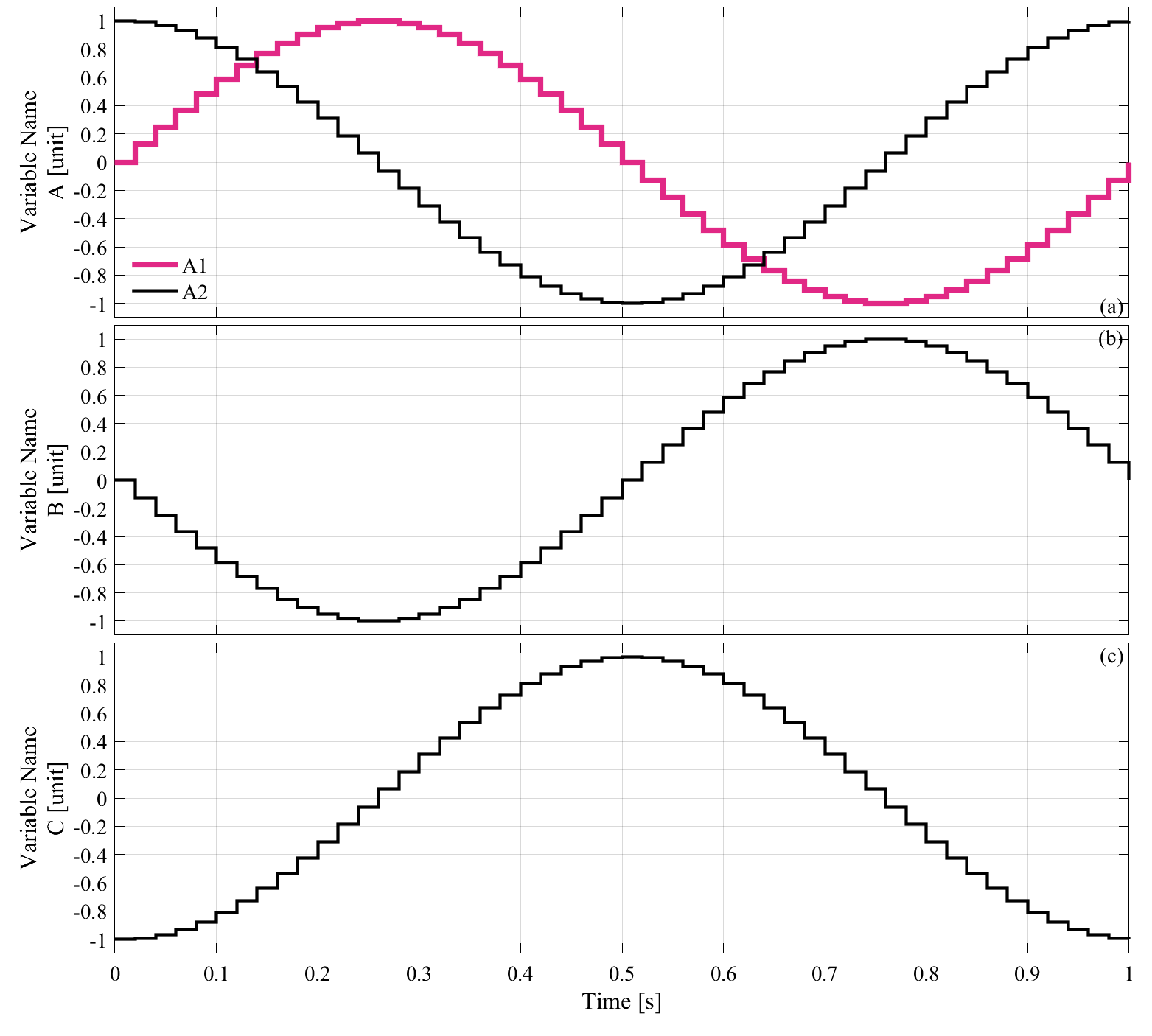

| 汎用3変数＋オーバラップ1変数版 | 汎用3変数＋オーバラップ2変数版 |
 GraphPlot3overlap1.m |
 GraphPlot3overlap2.m |

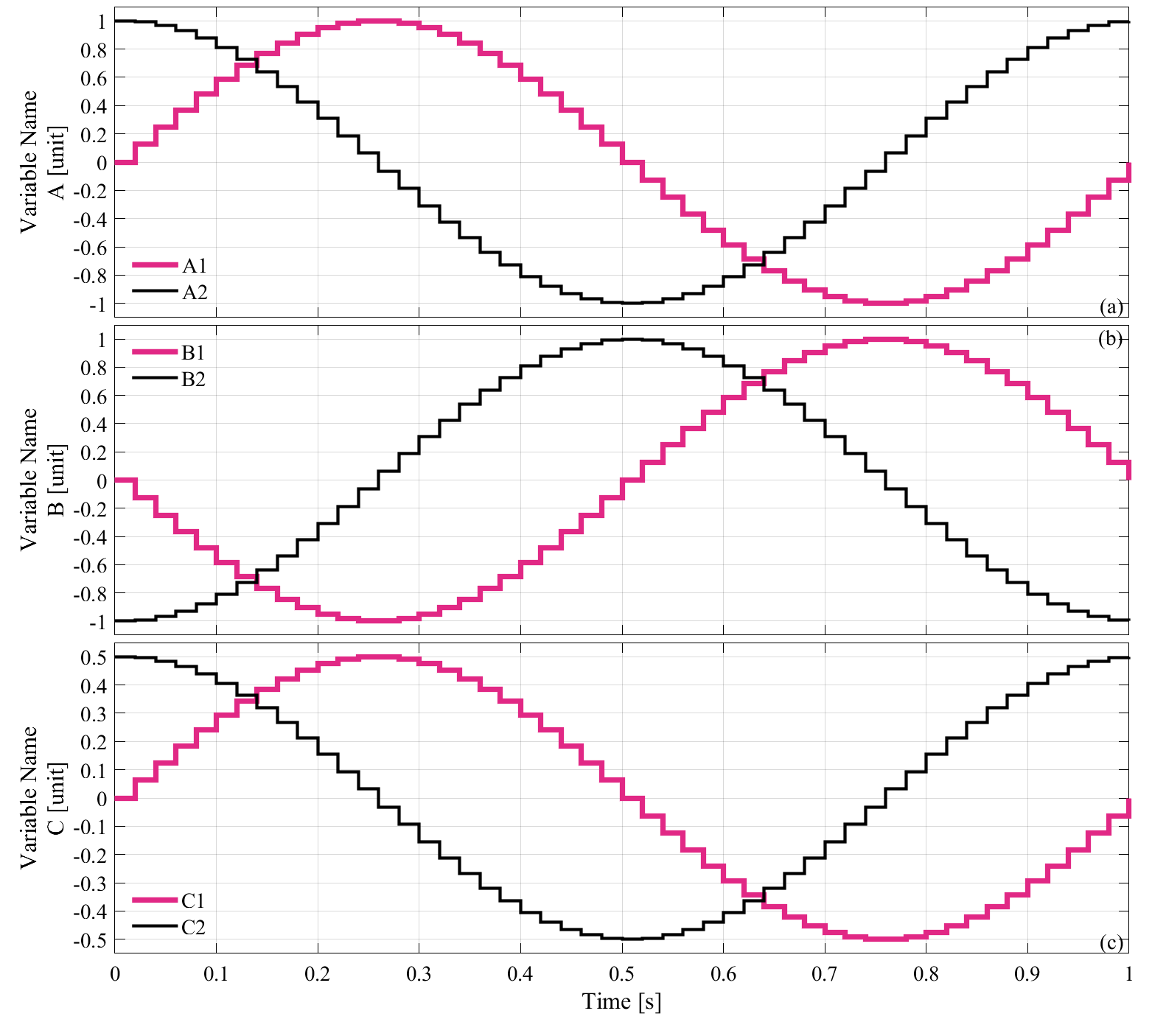

| 汎用3変数＋オーバラップ3変数版 | 汎用3変数＋オーバラップ4変数版 |
 GraphPlot3overlap3.m |
 GraphPlot3overlap4.m |

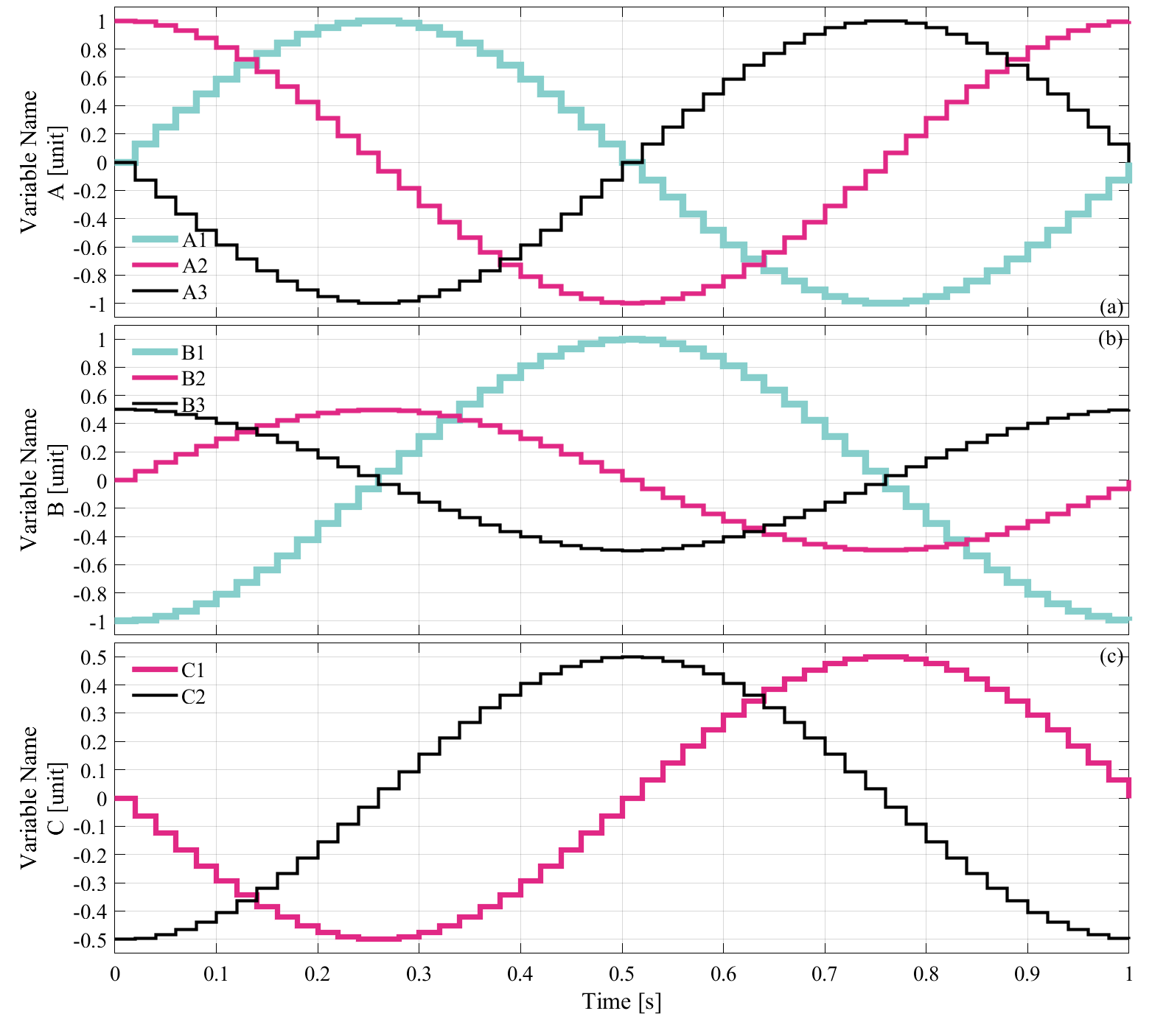

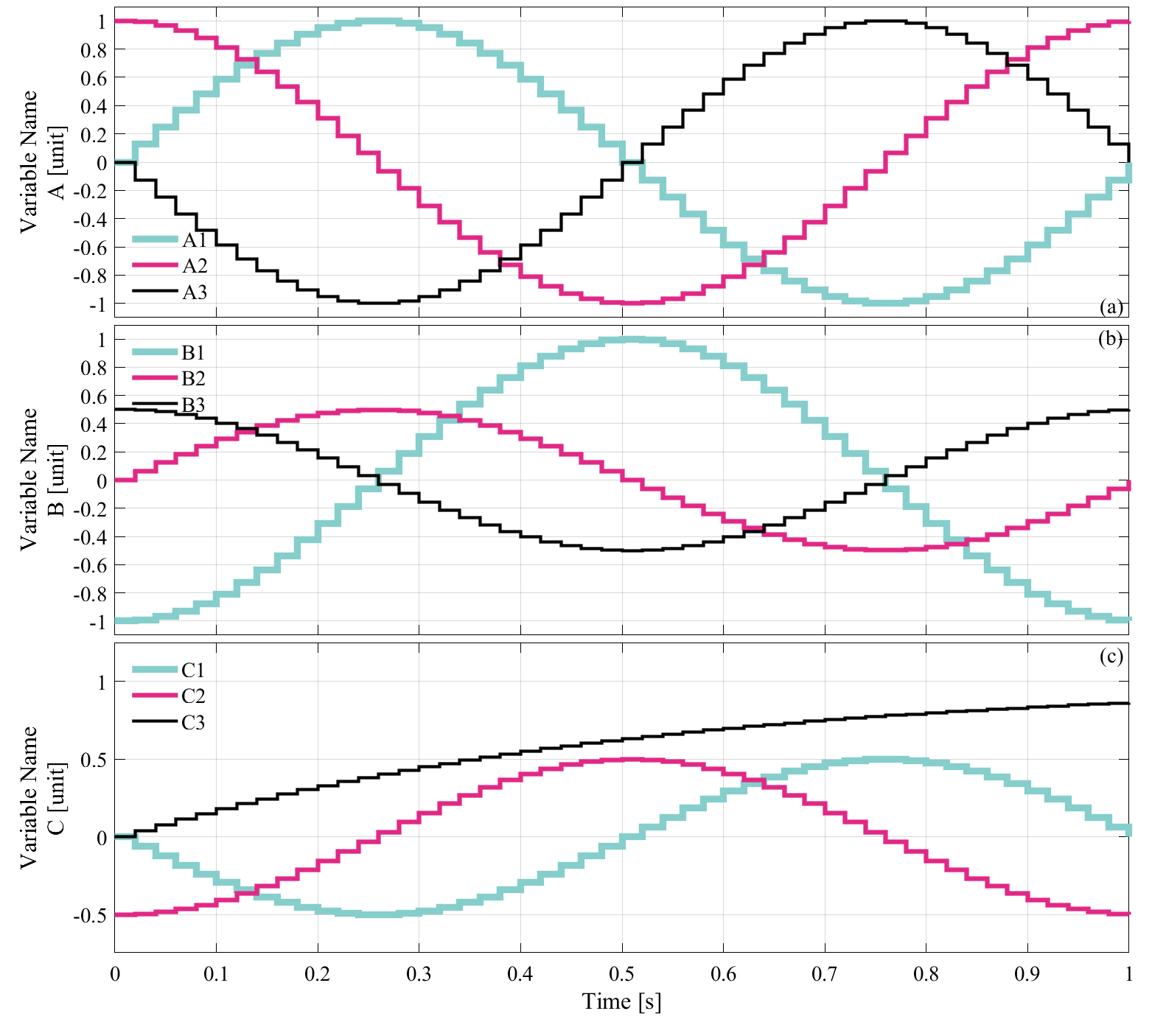

| 汎用3変数＋オーバラップ5変数版 | 汎用3変数＋オーバラップ6変数版 |
 GraphPlot3overlap5.m |
 GraphPlot3overlap6.m |

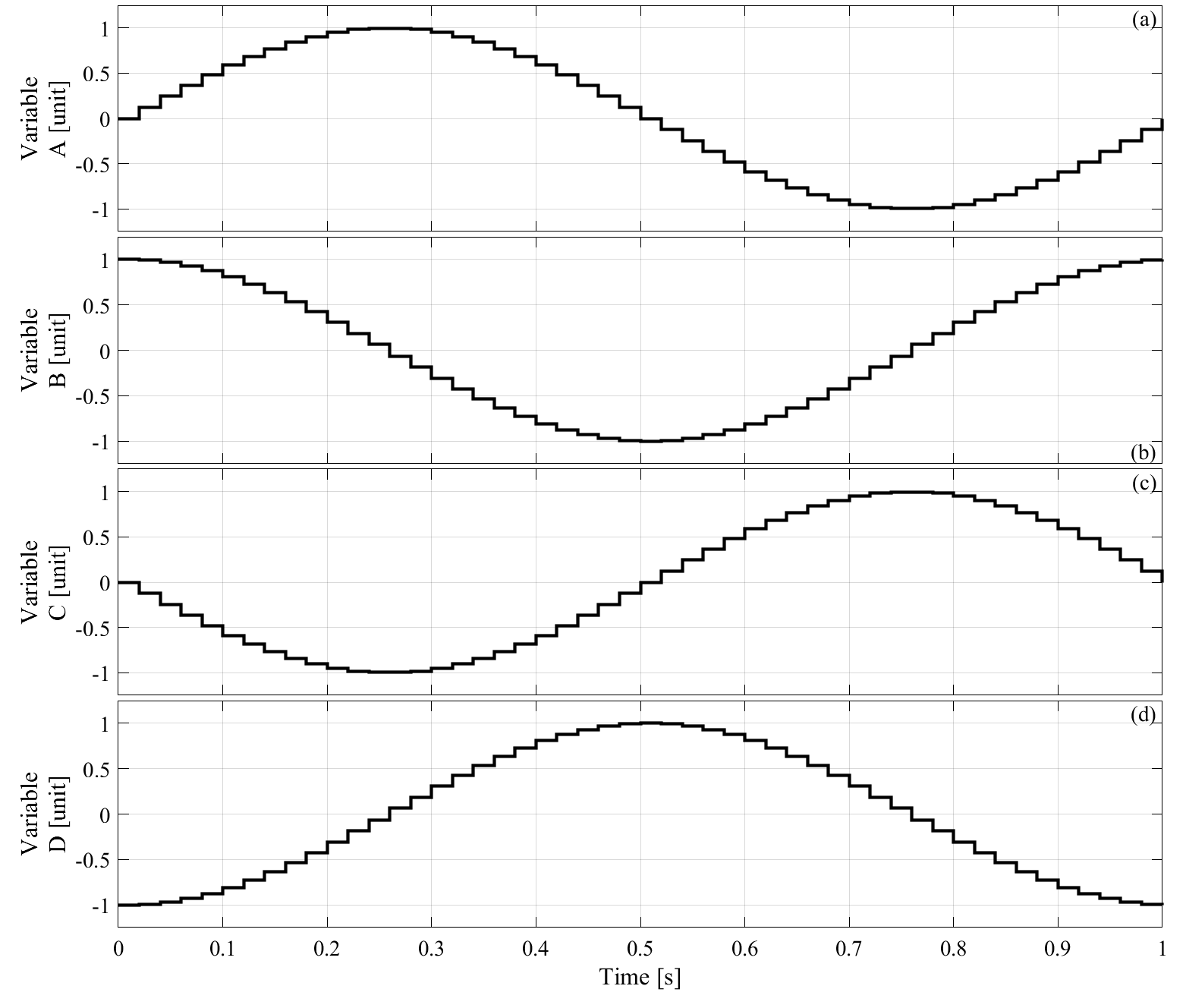

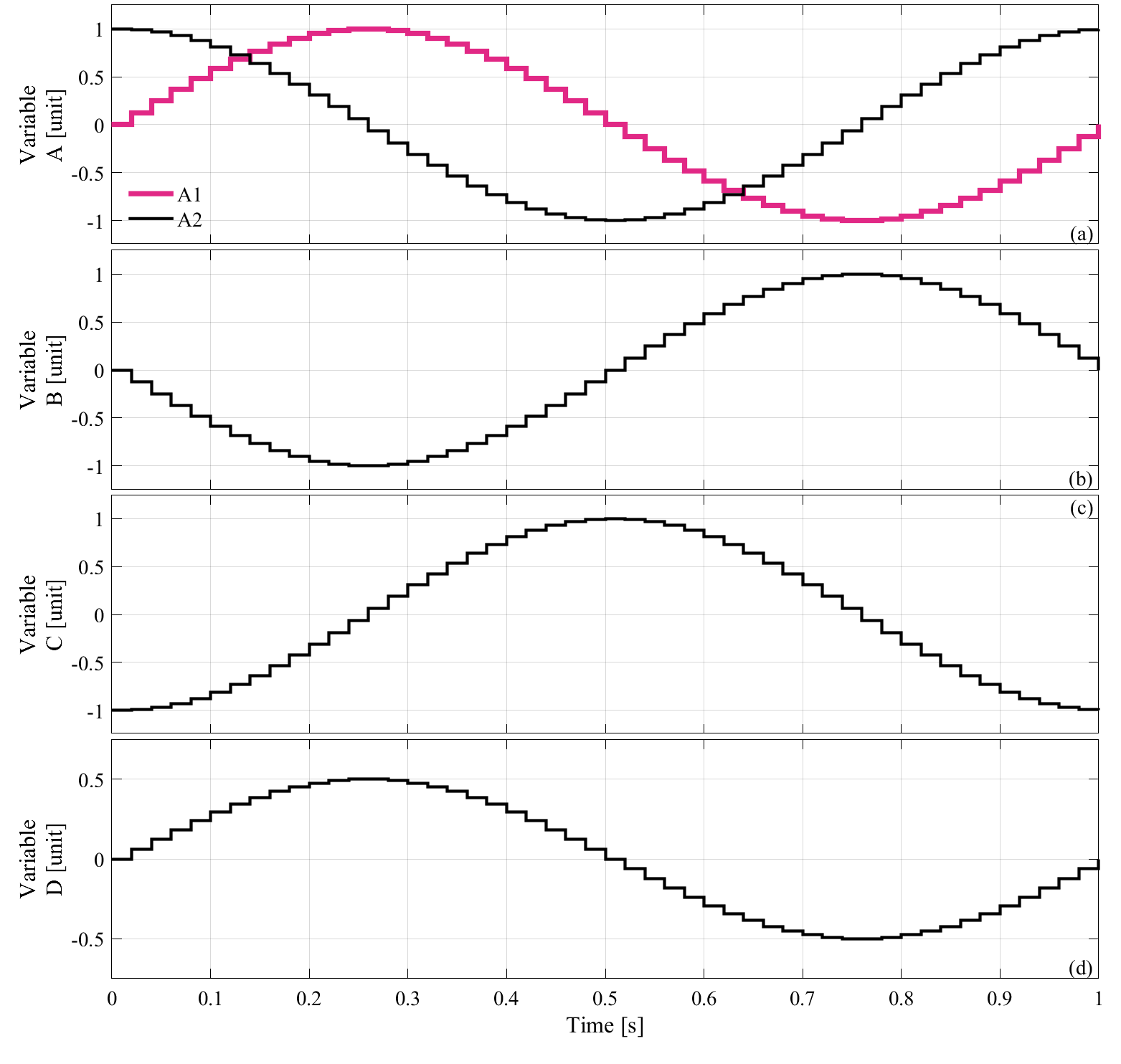

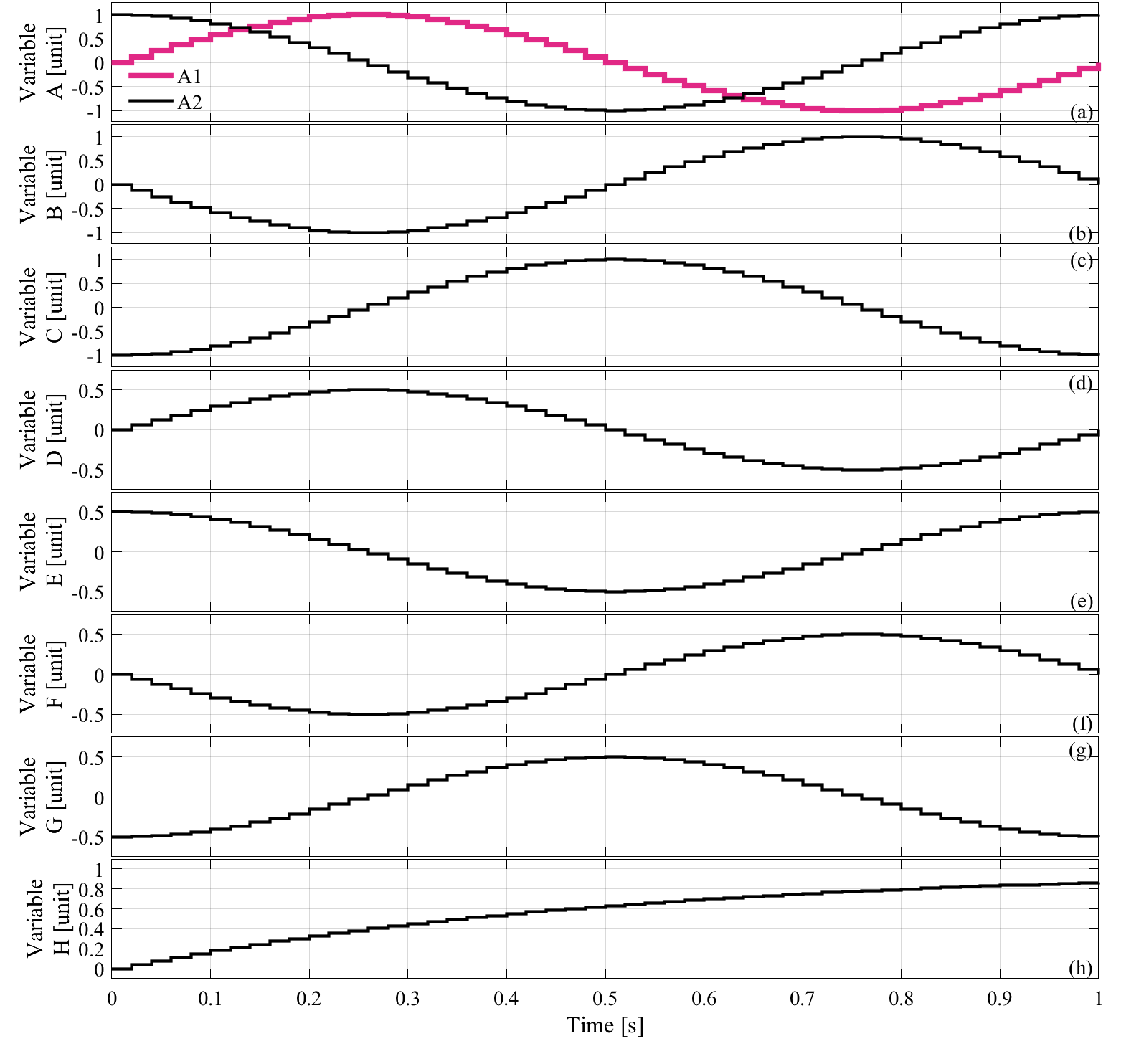

| 汎用4変数版 | 汎用4変数＋オーバラップ1変数版 |
 GraphPlot4.m |
 GraphPlot4overlap1.m |
| 汎用5変数版 | 汎用5変数＋オーバラップ1変数版 |
 GraphPlot5.m |
 GraphPlot5overlap1.m |

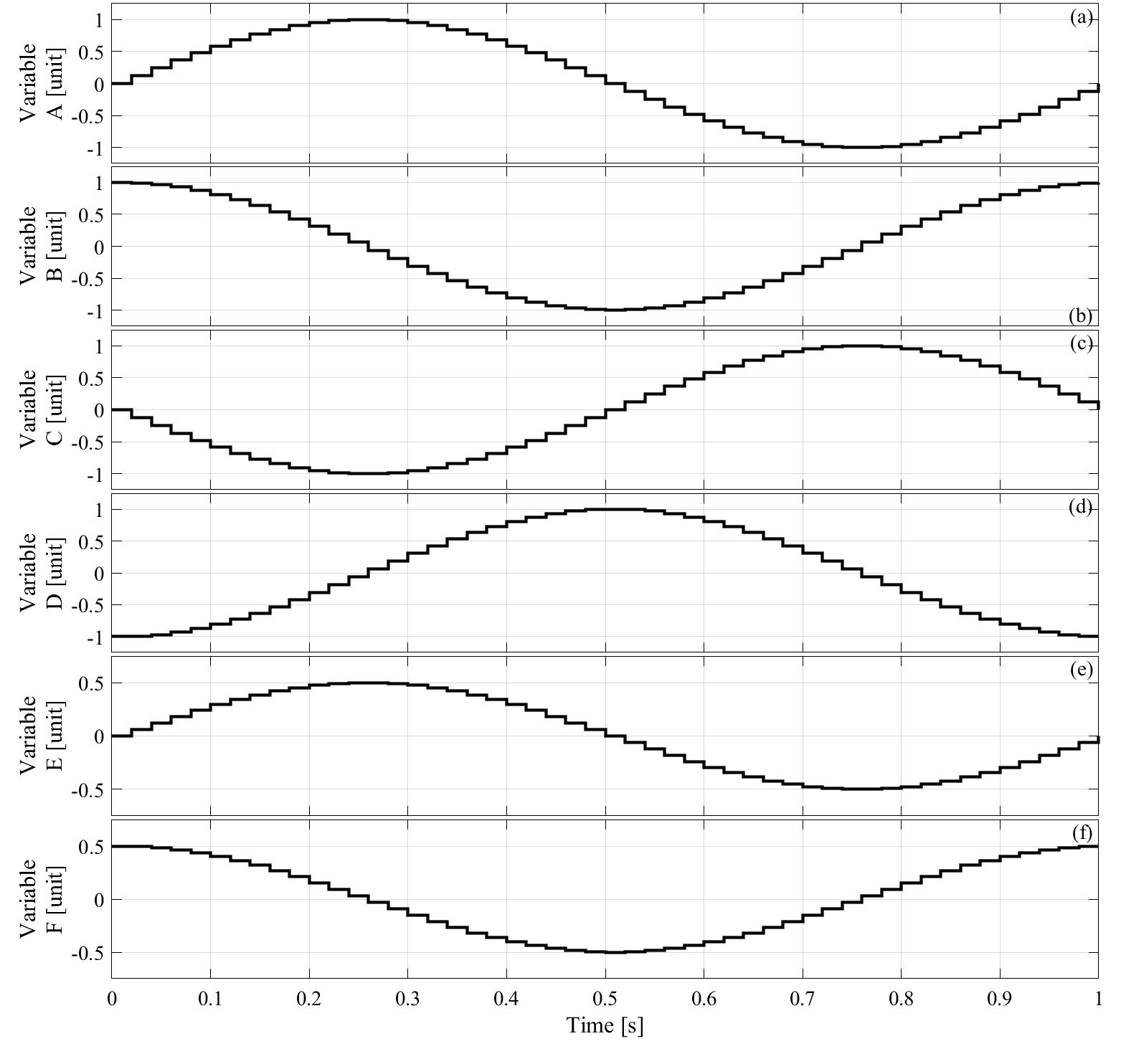

| 汎用6変数版 | 汎用6変数＋オーバラップ1変数版 |
 GraphPlot6.m |
 GraphPlot6overlap1.m |

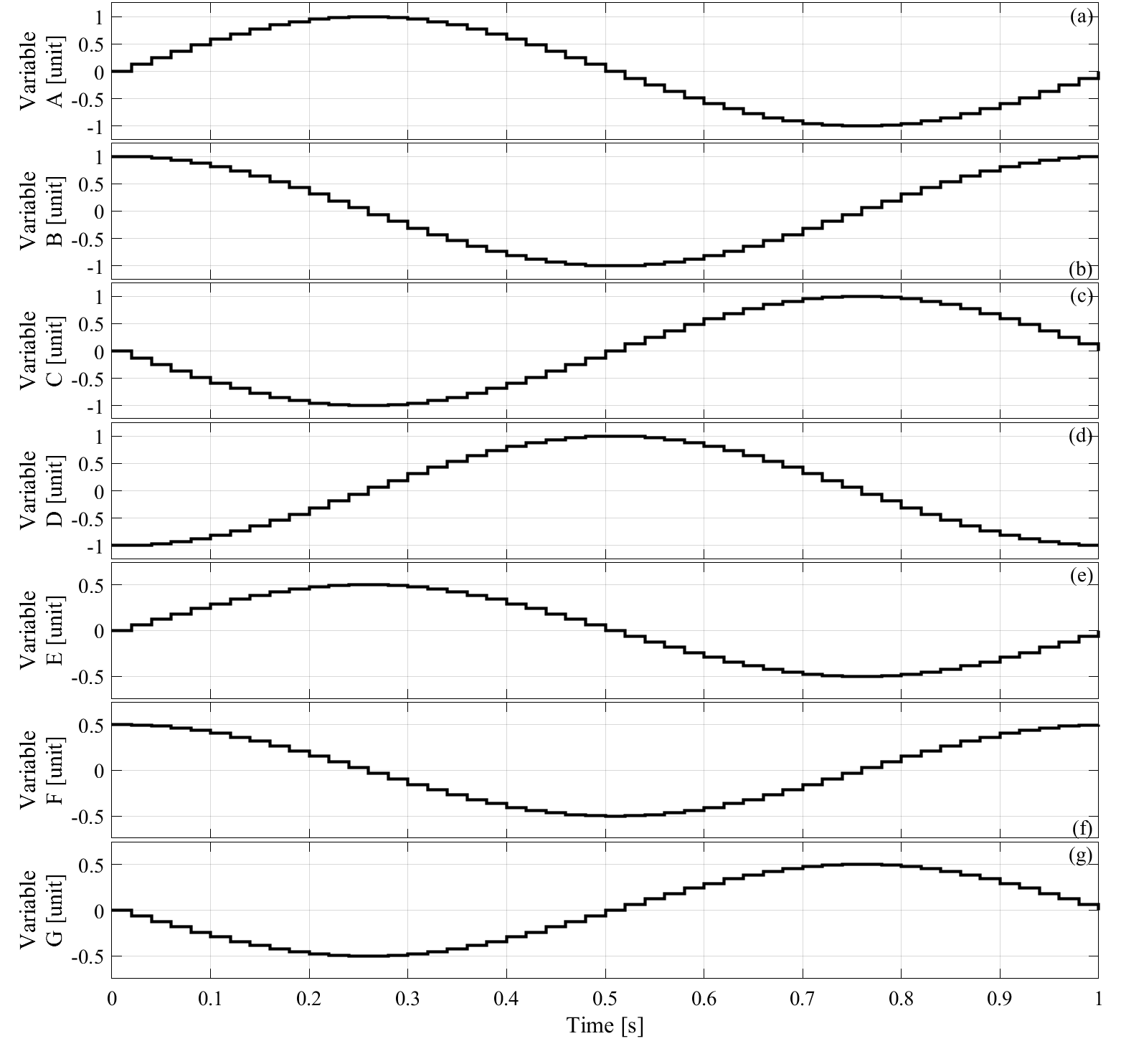

| 汎用7変数版 | 汎用7変数＋オーバラップ1変数版 |
 GraphPlot7.m |
 GraphPlot7overlap1.m |
| 汎用8変数版 | 汎用8変数＋オーバラップ1変数版 |
 GraphPlot8.m |
 GraphPlot8overlap1.m |

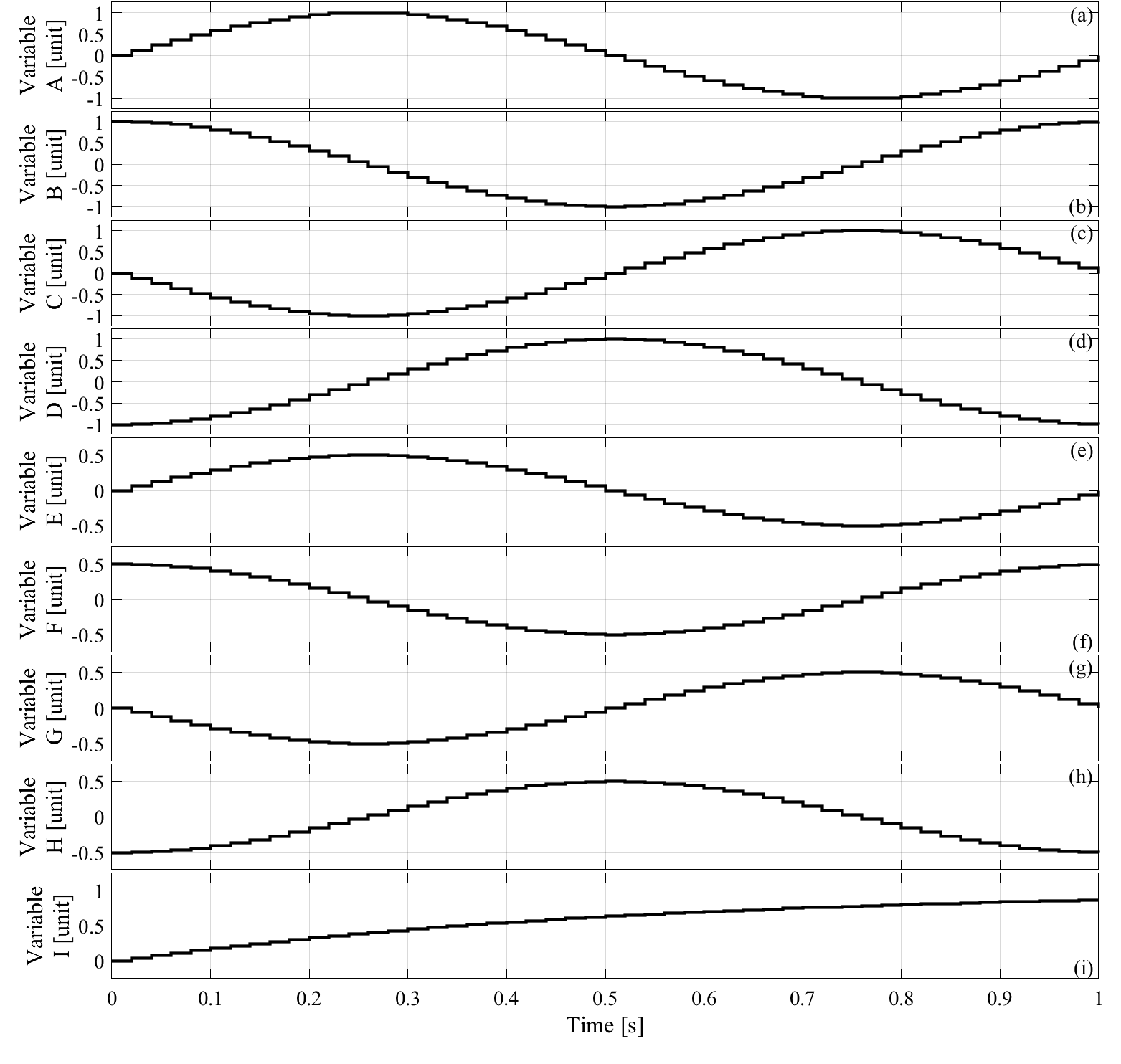

| 汎用9変数版 | |
 GraphPlot9.m |
